高活性偏高岭土是采用优良高岭土为原料，经过多道提纯工艺，在特定煅烧条件下生产的高活性偏高岭土(Al2O3.2SiO2)产品，具有极高的火山灰活性，有超级火山灰的美誉。

　　高活性偏高岭土能与硅酸盐水泥水化时产生的副产物氢氧化钙快速反应，生成新的胶凝材料，从而极大的提高混凝土及砂浆的性能。

　　高活性偏高岭土典型应用

　　高活性偏高岭土适用于各种高性能混凝土和砂浆的应用场合：

　　用于海洋建筑，以提高抗渗透和抗氯离子腐蚀能力

　　用于大桥，提高强度和耐久性

　　用于免压蒸管桩、高性能混凝土等，用来提高强度提高耐久性。

　　高活性偏高岭土的作用：

　　高活性偏高岭土用于混凝土及砂浆具有如下优点：

　　1.显著提高抗压和抗折强度，尤其是早期强度。

　　2.减少或消除泛碱现象。

　　3.显著提高抗渗透能力。

　　4.提高混凝土的耐久性。

　　5.减少或消除碱硅反应。

　　6.增强抗化学侵蚀能力。

　　7.白色，有更好的颜色适应性

　　高活性偏高岭上具有更好的颜色表现力

　　高活性偏高岭土可以具有与白水泥相当于白色，能在提高制品性能的同时，使制品更加美观。

　　高活性偏高岭土作用机理

　　在水泥水化的过程中，水与硅酸盐水泥反应生成水合硅酸钙(CSH)，同时会生成副产物--氢氧化钙(石灰)，氢氧化钙生成量可以占到水化后水泥重量的20-25%，氢氧化钙对混凝土、砂浆性能不但没有贡献，反而有害。当高活性偏高岭土加入混凝土、砂浆后，它能与游离氢氧化钙反应，生成新的胶凝材料，使混凝土、砂浆强度更高，更加耐久，同时减轻或消除氢氧化钙带来的一系列诸如泛碱、渗透等问题。高活性偏高岭土最高可以与自身重量的1.6倍的氢氧化钙反应。

　　硅酸盐水泥+水=水泥胶凝材料+氢氧化钙

　　氢氧化钙+KA0POZZ=新增加的水泥胶凝材料

　　高活性偏高岭土具有与氢氧化钙快速反应的能力。根据Larbi和Jones等人的研究，在20%加入量的情况下，高活性偏高岭土能在14天时将混凝士中的氢氧化钙基本反应掉。

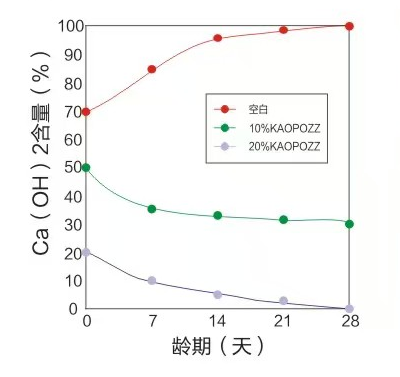

　　图1：高活性偏高岭土加入量对混凝土中氢氧化钙含量的影响

　　得益于优质高纯度的原料及精心控制的生产工艺，高活性偏高岭土具有优异的与氢氧化钙反应能力。与其它活性掺和比较数

　　据见图2:

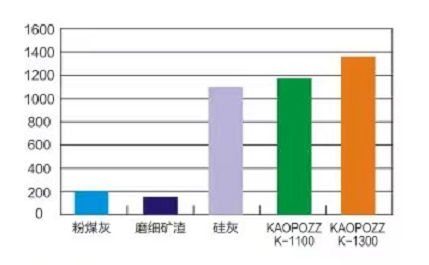

　　图2、各种火山灰材料与氢氧化钙反应能力对比

　　高活性偏高岭上显著提高混凝土砂浆强度

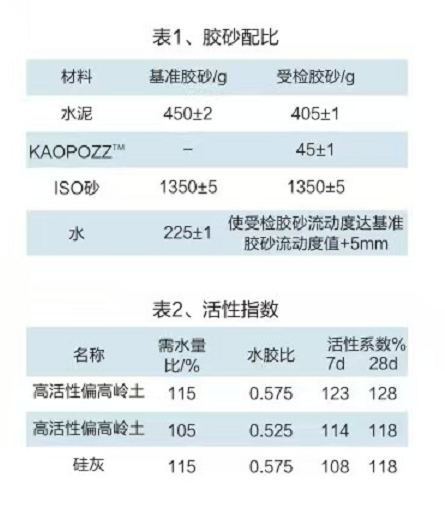

　　在养护阶段，高活性偏高岭土能提高各个时期的强度。根据GB/T18736《高强高性能混凝土用矿物外加剂》，分别用10%高活性偏高岭土和硅灰代替水泥，测试情况如下;

　　高活性偏高岭土水泥制品中的应用原理如下：

　　水泥水化过程中产生20%的氢氧化钙，偏高岭土产品加进去和氢氧化钙反应形成新的胶凝材料，提高了制品的致密性，强度就提高了。一方面把氢氧化钙反应掉，另一方面水泥制品的致密性提高后把剩余微量的氢氧化钙封闭在里面，预防了泛碱。同时加速了水泥的速凝。

　　建议添加量为水泥的10-15%

　　可用于海洋建筑，提高抗渗透和抗氯离子腐蚀能力。

　　高活性偏高岭士适用于免压蒸管桩

　　高活性偏高岭土具有高反应活性，使管桩不需要高蒸养，经过初蒸，即可获得80MPa以上的强度。

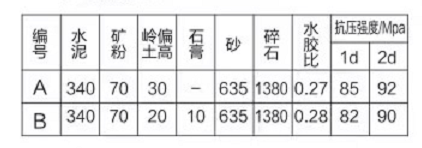

　　参考配合比：

　　水泥：P.042.5，矿粉:S95，偏高岭土：KAOPOZZ"K1100，减水剂：聚羧酸，坍落度50mm。

　　蒸养条件：静养2小时，40C开始升温，2小时升到85C，85C蒸养6小时，降温半小时，测试抗压强度。

　　高活性偏高岭士适用于高性能混凝土

　　水泥：P.052.5，矿粉：S95，偏高岭土：高活性偏高岭土，减水剂：聚羧酸

　　高活性偏高岭土能显著提高混凝土的抗氯离子侵蚀能力、抗冻融能力等耐久性能。

　　高活性偏高岭上适用于防水砂浆

　　高活性偏高岭土具有快速、高效的氢氧化钙反应能力，通过生成新的胶凝材料，可以堵塞砂浆孔隙，或者使孔径更小，从而显著提高砂浆的抗渗透能力。

　　通过与氢氧化钙反应，高活性偏高岭土还可以从根源上减轻泛碱现象。
